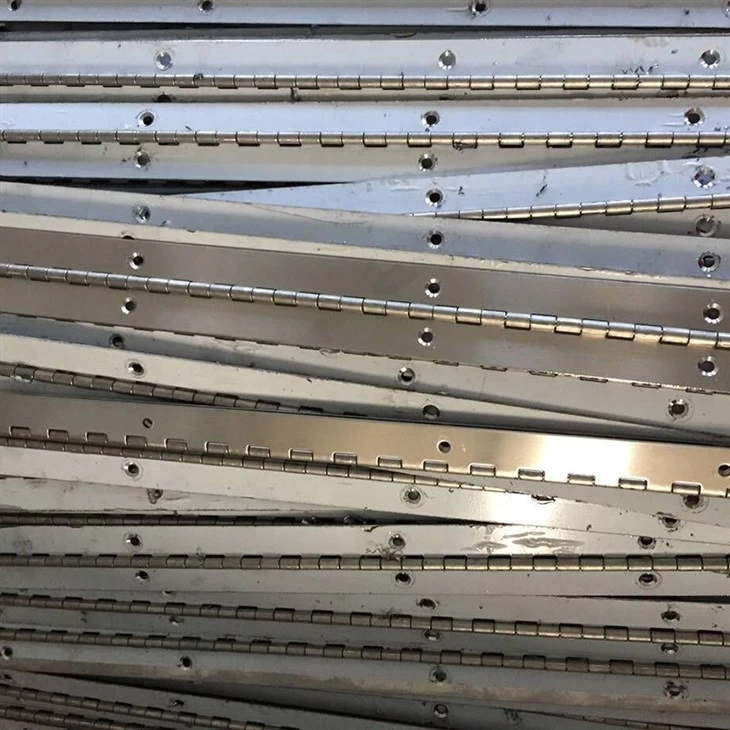

Zawias fortepianowy z wpuszczanymi otworami

Podczas obróbki zawiasów fortepianowych z otworami stożkowymi głębokość i kąt zbieżności otworu stożkowego muszą być precyzyjnie kontrolowane, aby mieć pewność, że łeb śruby z łbem stożkowym zostanie całkowicie osadzony bez osłabiania efektywnego-przekroju ostrza. Zgodnie z przepisami tolerancji DIN 74 dotyczącymi obróbki pogłębiającej, w przypadku ostrzy ze stali nierdzewnej o grubości 2,5 mm, główne odchylenie średnicy i głębokości otworu stożkowego musi być kontrolowane w zakresie plus minus 0,05 mm. Jednocześnie odległość od krawędzi otworu, czyli odległość od środka otworu do krawędzi ostrza, powinna być nie mniejsza niż 1,5 średnicy otworu. W przeciwnym razie wytrzymałość na rozciąganie zostanie zmniejszona o około 20% z powodu osłabienia przekroju. Testy rozciągania potwierdziły, że gdy odległość od krawędzi spełnia ten wymóg, ostateczne obciążenie rozciągające zawiasu o długości jednego-metra-w kierunku prostopadłym do ostrza może osiągnąć 12 000 N. Trybem awarii jest rozdarcie materiału podstawowego, a nie ścinanie ścianki otworu. Pokazuje to, że konstrukcja o rozsądnych odstępach od krawędzi może skutecznie kompensować lokalną utratę wytrzymałości spowodowaną wgłębieniem i może być bezpiecznie stosowana w-wytrzymałych drzwiach dostępowych i kratach ochronnych.





Zwężająca się powierzchnia nośna wgłębionego otworu zapewnia-samocentrowanie podczas dokręcania śruby, dzięki czemu oś śruby jest naturalnie prostopadła do płaszczyzny ostrza, co pozwala uniknąć ugięcia spowodowanego szczelinami w otworach montażowych. Zgodnie z obliczeniami teorii kontaktu Hertza, powierzchnia styku pomiędzy powierzchnią stożka wpuszczanego a łbem śruby jest prawie trzy razy większa niż w przypadku zwykłego otworu z płaskim-dnem, a naprężenie stykowe jest zmniejszone z około 300 MPa do 110 MPa, skutecznie zapobiegając wgnieceniom lub lokalnym wgnieceniom na powierzchni ostrza. Jednocześnie, zgodnie z metodą badania drgań bocznych SAE J933, w warunkach drgań o częstotliwości 25 Hz i amplitudzie 2,5 mm, siła napięcia wstępnego szczątkowego zawiasu wyposażonego w śruby z łbem stożkowym po przebyciu 20 000 drgań nadal utrzymuje się na poziomie 85% wartości początkowej, natomiast zawiasu wyposażonego w zwykłe podkładki płaskie jedynie 65%. Zaleta ta wynika ze zwiększonego momentu tarcia spowodowanego efektem blokowania stożka, dzięki czemu zawias szczególnie nadaje się do pokryw maszyn rolniczych i bocznych drzwi pojazdów transportowych, które są poddawane ciągłym obciążeniom dynamicznym. Nie tylko utrzymuje płaską powierzchnię, ale także znacznie zmniejsza częstotliwość przeglądów i konserwacji.









---

---



















Konstruuj oprzyrządowanie na podstawie zatwierdzonych rysunków, wprowadzając w razie potrzeby modyfikacje podczas produkcji próbnej.







Obrabiaj próbki na wczesnym etapie-i wysyłaj je do klienta w celu zatwierdzenia.









Realizuj produkcję w pełni zgodną z dokumentacją techniczną i próbkami serii pilotażowej.

Po zakończeniu kontroli końcowej bezpiecznie zapakuj przedmioty i zorganizuj wysyłkę do kupujących.





Zabezpiecz dokumenty projektowe od klientów lub sformułuj układy zgodnie z pisemnymi kryteriami lub dostarczonymi przykładami fizycznymi.

Następnie obie strony muszą potwierdzić zatwierdzoną dokumentację.









Prezentuj oferty cenowe i weryfikuj wielkość zakupów, precyzując każdy aspekt, np. warunki handlowe,

metody przekazu, specyfikacje kartonu i dodatkowe obowiązujące informacje.
